National Mfg.
|

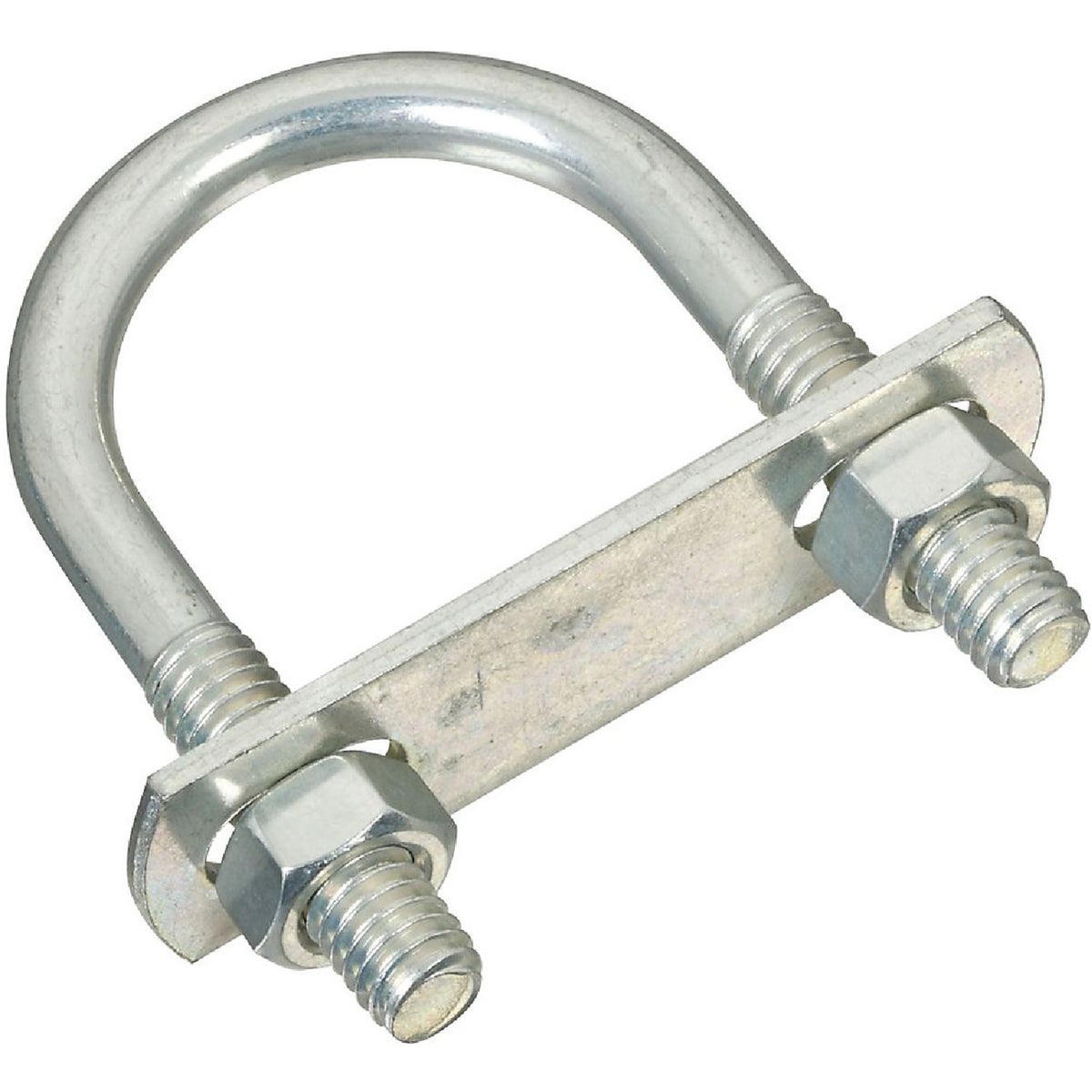

Catalog model No. 2190BC series. Bulk box pack with plate and 2 hex nuts, assembled. Manufactured from steel with zinc finish.
+-----------:-------------:-------------------------:---------------:-------------:--------------:--------------+
: Model No. : Dia. Thread : Size Width Between Legs : Overall Lgth. : Thread Size : Thread Lgth. : Pipe Size* :
+-----------:-------------:-------------------------:---------------:-------------:--------------:--------------+
: 112 : 1/4" : x 3/4" : x 2-1/2" : 1/4-20 : 1-1/2" : 3/8" :
: 132 : 1/4" : x 1-1/8" : x 2-1/4 : 1/4-20 : 1" : 1/2" 3/4" :
: 136 : 1/4" : x 1-1/8" : x 3-1/2" : 1/4-20 : 1-3/4" : 1/2" 3/4" :
: 146 : 1/4" : x 1-3/8" : x 4" : 1/4-20 : 2-3/8" : 1" :
: 512 : 5/16" : x 1-3/8" : x 2-1/2" : 5/16-18 : 1-1/8" : 1" :
: 516 : 5/16" : x 1-3/8" : x 3-3/4" : 5/16-18 : 2-1/4" : 1" :
: 522 : 5/16" : x 1-3/4" : x 3" : 5/16-18 : 1-3/8" : 1-1/4" :
: 526 : 5/16" : x 1-3/4" : x 4-1/4" : 5/16-18 : 2-1/4" : 1-1/4" :
: 532 : 5/16" : x 2" : x 3-1/4" : 5/16-18 : 1-1/2" : 1-1/2" :
: 536 : 5/16" : x 2" : x 4-1/2" : 5/16-18 : 2-1/2" : 1-1/2" :
: 542 : 5/16" : x 2-1/2" : x 3-1/2" : 5/16-18 : 1-3/4" : 2" :
: 546 : 5/16" : x 2-1/2" : x 5" : 5/16-18 : 2-1/4" : 2" :
: 662 : 3/8" : x 3-1/2" : x 5-1/4" : 3/8-16 : 2-1/2" : 3" :
+-----------:-------------:-------------------------:---------------:-------------:--------------:--------------+
NOTE: U bolts are mainly used on pipe, and pipe sizes listed are inside diameters of standard pipe. |
|
|
|
|
|
